Преобразователь уровней.
Типичная электроника (мобильный телефон, контроллер жеского диска, радиостанция, STB Amino 110).
функционирует и питается от 5 Вольт. Для связи с внешним миром используются все те же 5V.
Отсутствие сигнала (0 Вольт) является логическим уровнем "0", при наличии напряжения в 5 Вольт
распознается логический уровень "1". Для взаимодействия с компьютером обычно используются стандартные
порты COM (так же известен как RS232) и USB. Протокол USB порта солжнее и без микроконтроллера не реализуем,
это отражается на стоимости USB конвертеров. Напротив, во многих компьютерах имеется COM-порт (Serial Communications Port)
но сигналы передаются в нем с помощью напряжений -12V (уровень "0") и +12V (уровень "1").
Для того, чтобы устройства смогли обмениваться данными, нужно согласовать их уровни.
Компания Maxim выпускает широко распространенную микросхему MAX232 и ее разновидности.
На её основе производится сборка простейших TTL конвертеров по цене ниже аналогичных
USB TTL конвертеров.
Без использования USB TTL преобразователя не обойтись, если в компьютере нет COM-порта.
Цена преобразователя RS232 TTL 300 руб
Цена преобразователя USB TTL 650 руб
Возможна доставка по России:
Почтой России, срок доставки около 2х недель, 200р
Транспортной компанией, срок доставки 2-5 дней, 500р

e-mail:
Оформить заказ можно здесь

This is a brand new MAX232 RS232 to TTL 5V converter board.
Easily convert RS232 serial communications signal to TTL output to and from a computer RS232 serial COM port.
Compatible with any micro controller, such as PIC, Atmel or other system with TTL serial communications.
Perfect for any RS232 to TTL electronic projects.


Этот конвертер - аналог схемы преобразователя уровней на max 232:

http://www.hardware.zp.ua/mobile/data-cable-max232.html

Цена 300 руб
Доставка в пределах МКАД 350-400р
При заказе от 10 шт. доставка бесплатна.

Возможна доставка по России

e-mail:
Оформить заказ можно здесь

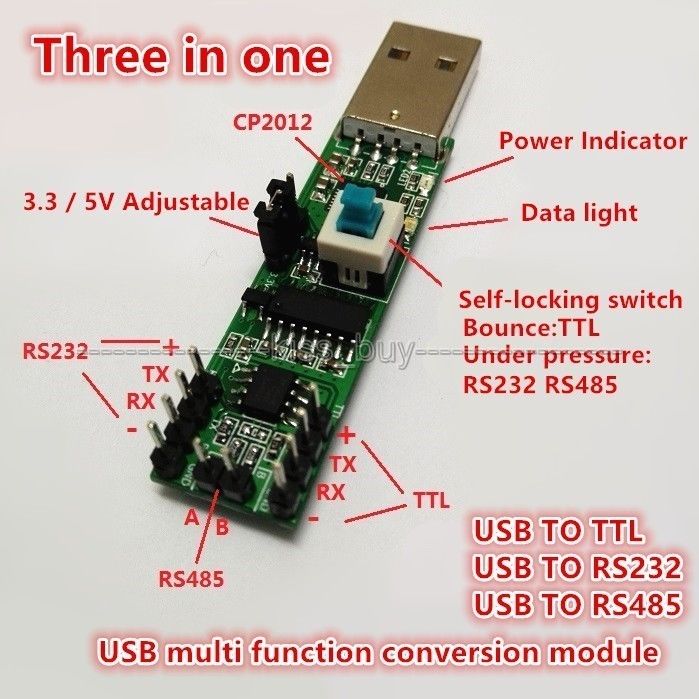

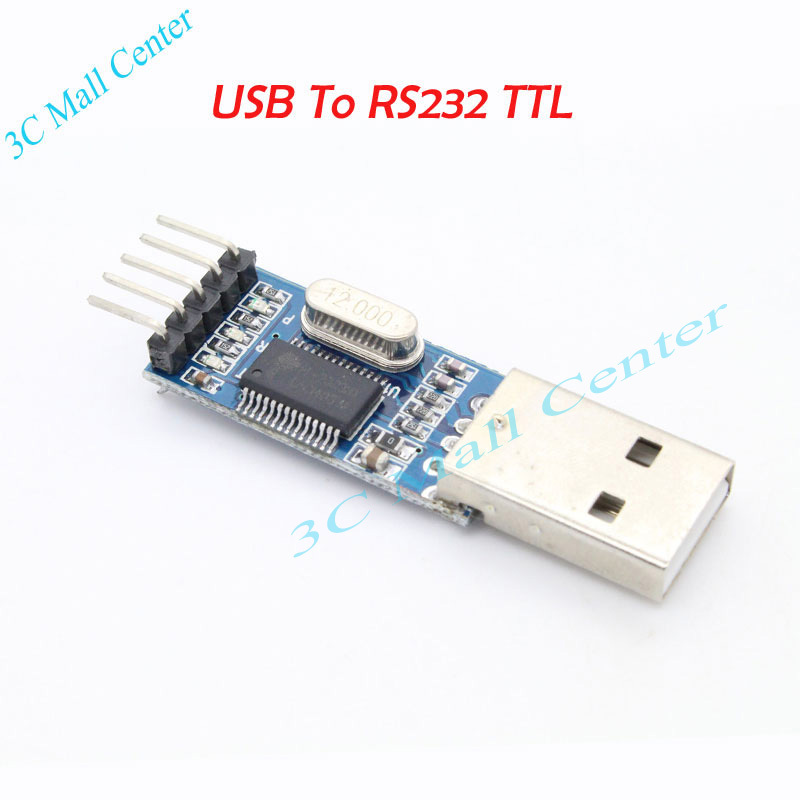

В случаях, когда COM-порт отсутствует, поможет конвертер с USB интерфейсом.
Конвертер питается полностью от USB и не требует дополнительного питания,
подключить теперь еще проще. Соедините массу (GND) конвертера с массой
подключаемого устройства, соответствующие Rx Tx пины вот и все! Так же на
конвертере имеются выводы +5V, RTS,DTR, что позволит питать подключаемое
устройство от конвертера без лишних источников питания и использовать возможности аппаратного управления потоком.


Имеет джампер для переключения уровней TTL между 3.3 и 5 Вольтами.

Стоимость USB TTL конвертера 650 руб


Используется для восстановления жестких дисков Seagate 7200.11 (Seagate Barracuda 7200.11 st3500320as sd35 - MSFN) когда seagate не определяется.

TX and RX connections from a SATA Seagate 3.5:

Описание процедуры восстановления seagate на Английском
Описание процедуры на Русском
Статья о самой проблеме - Проблема 7200.11, или Охота на муху ЦЦ Преобразователи уровней TTL - RS232 преобразователи уровней RS232 в уровни TTL (ТТЛ) MAX232 Конвертер RS-232-TTL Преобразователи уровней TTL - RS232 RS232 To TTL Converter serial to ttl ttl to serial seagate 7200.11 не определяется RS232 to logic level converter
